機器視覺在齒輪行業中的應用
齒輪作為一種通用性很強的機械零件，其精度直接決定著機械產品的品質，因此，提高齒輪檢測技術是提高齒輪產品質量的必要保證。由于齒輪形狀的特點，測量項目多，測量過程復雜，測量設備昂貴。因此，在實際生產中對齒輪進行快速檢測分析至關重要。
機器視覺檢測是一種非接觸式無損檢測，一種全新的檢測方式。與傳統的檢測方法相比，具有不可替代的優勢。機器視覺系統在高速、精細和重復的制造過程中也更加可靠。在制造系統中使用機器視覺是工業發展的方向和必然趨勢，也是提高生產效率的有效途徑。
機器視覺檢測系統主要由工業相機、圖像采集卡、圖像處理軟件組成。它是利用與計算機連接的CCD工業相機完成圖像采集任務，再將捕捉到的目標轉換為圖像信號。然后根據像素分布、亮度、顏色等信息，通過圖像采集卡將這些圖像信號轉換為數字信號，然后發送到專用的圖像處理系統。經過圖像處理系統對這些信號進行各種運算，提取出目標的形狀特征，如面積、長度、數量、位置等，最后根據預設的容差等條件輸出結果，如尺寸、角度、偏移量、數量、通過/失敗、缺陷等
一般來說，目標系統獲取的原始圖像由于各種約束和隨機信號干擾，這種情況下就不能直接用于視覺系統。幾須在早期對原始圖像進行灰度校正、去噪、二值化等處理。二值化圖像包含2個灰度值，當物體的輪廓足以識別物體并且周圍環境可以得到適當控制時，二值視覺系統非常有效。對預處理后的圖像進行進一步處理，提取分析計算所需的特征信息。最后根據計算結果，判斷齒輪是否合格。

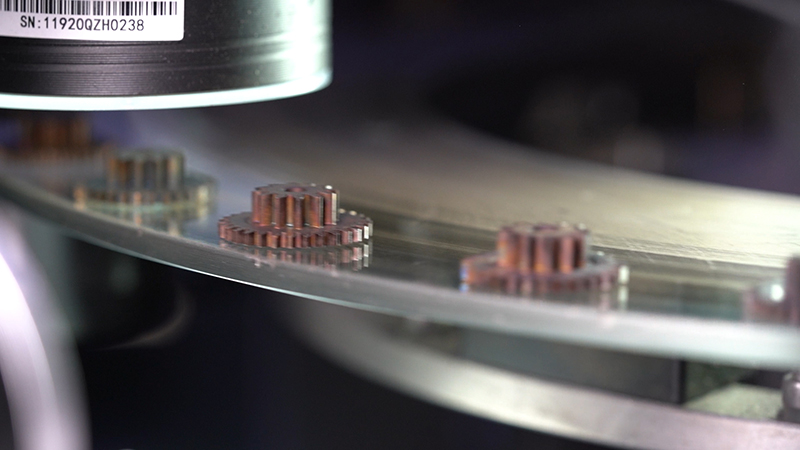

雅創生產的齒輪ccd視覺檢測設備，能精確測量出齒輪的常規尺寸，還能檢測出齒輪外觀存在的缺齒、裂紋、碰傷等缺陷，不僅數度快、效率高，而且100%全檢，100%準確。
東莞市雅創自動化科技是一家專業生產ccd光學篩選機，視覺檢測設備的實力廠家，公司有著12年的光學檢測行業經驗，一流的技術研發團隊，目前所研發出的全自動ccd光學檢測設備被廣泛應用于緊固件、五金沖壓件、彈簧制造、數控精密件、陶瓷制品、醫藥包裝、食品包裝等行業。
